Насосные станции для поддержания пластового давления (ППД)

Общие технические данные:
Давление на всасе - от 0.2бар
Давление на нагнетании – до 410 бар
Производительность – до 2500 м3ч

Достоинства:

  • Обеспечение гарантированной работы насосной станции без кавитационных процессов, путем применения многостадийной схемы расположения насосов на одной раме;
  • Обеспечение плавного пуска всей системы путем последовательного запуска агрегатов системы;
  • Обеспечение высокой надежности и продолжительного срока службы уплотнительной системы насосных агрегатов, укомплектованных двойными торцевыми уплотнениями с общей плотностью контролируемой линией затворной жидкости;
  • Уверенную и надежную эксплуатацию насосного агрегата, обеспечивает комплектация необходимым набором контрольно-измерительных приборов и автоматики.

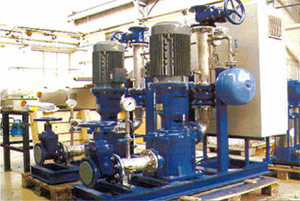

Насосная станция для ППД
Насосная станция для ППД

Приборы, применяемые в насосных станциях обеспечивают:

  • возможность включения в общую систему АСУТП;
  • контроль работоспособности фильтрованной системы и наличия закачиваемой жидкости в резервуаре;
  • контроль магистрали подачи закачиваемой жидкости от порыва;
  • контроль магистрали подачи закачиваемой жидкости от засорения;
  • автоматический контроль работы буферной системы двойных торцевых уплотнений;
  • защиту высоковольтной электрической линии от пиковых токовых нагрузок в момент запуска электроприводов насосов;
  • защиту двигателя от экстремальных нагрузок и перегрева.

Типовые станции поддержания пластового давления (ППД)

Вариант 1

Технические характеристики по стадиям:

Параметр Стадия 1 Стадия 2
Тип агрегата Одноступенчатый, центробежный Одноступенчатый, центробежный
Давление на всасе 0.2бар 27.6бар
Давление нагнетания 27.6бар 55.2бар
Производительность 60м3 60м3
Потребляемая мощность 106кВт 106кВт
Электродвигатель
Конструкция IM B3 IM B3
Фаза/Напряжение/Частота 3/6000/50 3/6000/50
Мощность 160кВт 160кВт
Среда Морская вода
Температура среды +5….+25°C
Количество взвешенных частиц 25 мг/дм3
PH 6.2

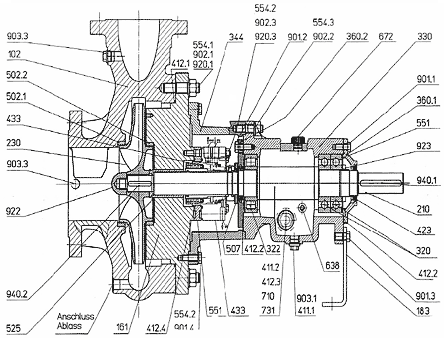

Насосный агрегат стадий 1 и 2
Насосный агрегат стадий 1 и 2

Вариант 2

Технические характеристики по стадиям:

Параметр Стадия 1 Стадия 2
Тип агрегата Одноступенчатый, центробежный Одноступенчатый, центробежный
Давление на всасе 0.2бар 27.6бар
Давление нагнетания 27.6бар 55.2бар
Производительность 200м3 200м3
Потребляемая мощность 268кВт 268кВт
Электродвигатель
Конструкция IM B3 IM B3
Фаза/Напряжение/Частота 3/6000/50 3/6000/50
Мощность 315кВт 315кВт
Среда Морская вода
Температура среды +5...+25 °C
Количество взвешенных частиц 40 мг/дм3
PH 7.0

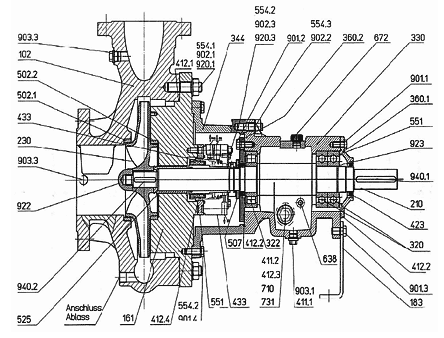

Насосный агрегат стадий 1 и 2
Насосный агрегат стадий 1 и 2

Вариант 3

Технические характеристики по стадиям:

Параметр Стадия 1 Стадия 2
Тип агрегата Бустерный насос Насос тип LMV 343
Давление на всасе 0.3 бар 3.5 бар
Давление нагнетания 4.0 бар 45.5 бар
Производительность 135м3 135м3
Потребляемая мощность 48.81кВт 249.1кВт
Электродвигатель
Конструкция IM B3 IM B3
Фаза/Напряжение/Частота 3/380/50 3/6000/50
Мощность 75кВт 300кВт
Среда Морская вода
Температура среды +5...+25°C
Количество взвешенных частиц 1160 кг/м3
PH 6.3

Вариант 4

Данная насосная установка состоит из трех горизонтальных центробежных многоступенчатых насосных агрегатов высокого давления, укомплектованных электродвигателями с частотными регуляторами, системой управления и контроля, необходимым электрооборудованием и размещена в специальном модульном контейнере.

Технические характеристики:

Тип агрегата Горизонтальный, центробежный, многоступенчатый
Производительность 250м3
Напор 1 923м
Кавитационный запас 7.8
Конструкция IM B3
Фаза/Напряжение/Частота 3/6000/50
Мощность 1851кВт
Среда Очищенный дегазированный раствор пластовой воды
Рабочая температура среды +5...+35°C
Плотность при РТ 1060 кг/м3
Электродвигатель IM B3
Мощность 2 000кВт
